產品說明

Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥：電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金（Z941H-100~200 Z941Y-100~200 Z941Y-100I~200I Z941Y-100P~200P Z941Y-100R~200R Z941W-100I）、鉻鎳鈦不銹鋼（Z941W-100P）、鉻鎳鉬鈦不銹鋼（Z941W-100R），公稱壓力 PN100~PN200，閥體材料為碳素鋼（Z941H-100~200 Z941Y-100~200）、鉻鎳鈦不銹鋼（Z941Y-100P~200P Z941W-100P）、鉻鎳鉬鈦不銹鋼（Z941Y-100R~200R Z941W-100R）、鉻鉬合金鋼（Z941Y-100I~200I Z941W-100I）的閘閥。

產品性能參數

Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z941H-100~200	100~200	10.0~20.0	≤425	水、蒸汽、油品
Z941Y-100~200
Z941Y-100I~200I			≤550	油品、蒸汽
Z941Y-100P~200P			≤150	弱腐蝕性介質
Z941Y-100R~200R			≤200	醋酸類
Z941W-100R	100	10.0	≤200	醞釀類
Z941W-100I			≤550	油品、蒸汽
Z941W-100P			≤150	弱腐蝕性介質

返回頁首

產品零部件材料

Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥零部件材料

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z941H-100~200	碳素鋼	鉻不銹鋼	堆焊鐵基合金	石棉石墨或柔性石墨
Z941Y-100~200			堆焊硬質合金
Z941Y-100I~200I	鉻鉬合金鋼			柔性石墨
Z941Y-100P~200P	鉻鎳鈦不銹鋼			聚四氟乙烯
			本體密封
Z941Y-100R~200R	鉻鎳鉬鈦不銹鋼		堆焊硬質合金	聚四氟乙烯或柔性石墨
Z941W-100R			本體
Z941W-100I	鉻鉬合金鋼	耐熱鋼或不銹鋼
Z941W-100P	鉻鎳鈦不銹鋼

返回頁首

產品外形及結構尺寸

Z941H、Z941Y、Z941W 型 PN100 鋼制電動楔式閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	D8	b	z×Φd	H	重量/kg
50	250	195	145	112	85	28	4×Φ25	680	150
65	280	220	170	138	110	32	8×Φ25	730	180
80	310	230	180	148	115	34	8×Φ25	795	190
100	350	365	210	172	145	38	8×Φ30	880	300
125	400	310	250	210	175	42	8×Φ34	943	440
150	450	350	290	250	205	46	12×Φ34	1234	400
200	550	430	360	312	260	54	12×Φ41	1339	684
250	650	500	430	382	313	60	12×Φ1	1470	803
300	750	585	500	442	364	70	16×Φ48	1830	1568
350	850	655	560	498	420	76	16×Φ54	2185	1510

返回頁首

Z941H、Z941Y 型 PN160 鋼制電動楔式閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	D8	b	z×Φd	H	重量/kg
50	300	215	165	132	95	36	8×Φ25	700	250
65	340	245	490	152	110	44	8×Φ30	750	250
80	390	260	205	168	130	46	8×Φ30	815	250
100	450	300	240	200	160	48	8×Φ34	860	-
125	525	355	285	238	190	60	8×Φ41	970	-
150	600	390	318	270	205	66	12×Φ41	1224	-
200	750	480	400	345	275	78	12×Φ48	1490	-

返回頁首

Z941H、Z941Y 型 PN200 鋼制電動楔式閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	D8	b	z×Φd	H
50	350	210	160	128	95	40	8×Φ27	712
65	410	260	203	165	110	48	8×Φ30	765
80	470	290	230	190	160	54	8×Φ34	850
100	550	360	292	245	190	66	8×Φ41	980
125	650	385	318	270	205	76	12×Φ41	1080
150	750	440	360	305	240	82	12×Φ48	1140

返回頁首

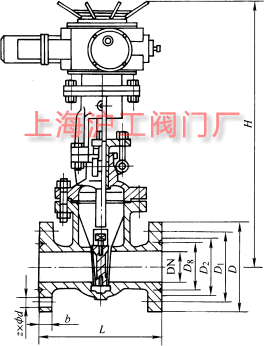

產品外形及結構尺寸示意圖
