產品說明

Z6s41H、Z6s41Y、Z6s41F 型 PN16~PN63 氣動帶手動楔式閘閥：手動帶氣動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金，公稱壓力 PN16~PN63，閥體材料為碳素鋼的閘閥。

產品性能參數

Z6s41H、Z6s41Y、Z6s41F 型 PN16~PN63 氣動帶手動楔式閘閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z6s41H-16C	16	1.6	≤350	水、蒸汽、油品等無腐蝕性介質
Z6s41H-25	25	2.5
Z6s41H-40	40	4.0
Z6s41H-63	63	6.3
Z6s41Y-16C	16	16
Z6s41Y-25	25	2.5
Z6s41F-16C	16	1.6	≤150
Z6s41F-25	25	2.5

返回頁首

產品零部件材料

Z6s41H、Z6s41Y、Z6s41F 型 PN16~PN63 氣動帶手動楔式閘閥零部件材料

型號	材料
	閥體、閥蓋、閘板	閥座、閘板密封面	閥桿	填料	氣缸
Z6s41H-16C	碳素鋼	堆焊鐵其合金	鉻不銹鋼	石棉石墨/柔性石墨	無縫鋼管
Z6s41H-25
Z6s41H-40
Z6s41H-63
Z6s41Y-16C
Z6s41Y-25		堆焊硬質合金
Z6s41F-16C		閥板堆焊鐵基合金 閥座鑲聚四氟乙烯
Z6s41F-25

返回頁首

產品外形及結構尺寸

Z6s41H、Z6s41Y、Z6s41F 型 PN16 氣動帶手動楔式閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	z×Φd	H	D0	重量/kg
50	250	160	125	100	16	4×Φ18	875	240	60
80	280	195	160	135	20	8×Φ18	970	240	81
100	300	215	180	155	20	8×Φ18	1025	240	98
150	350	280	240	210	24	8×Φ23	1365	280	190
200	400	335	295	265	26	12×Φ23	1650	320	252
250	450	405	355	320	30	12×Φ25	1950	320	316
300	500	460	410	375	30	12×Φ25	2010	400	514
350	550	520	470	435	34	16×Φ25	2260	400	690
400	600	580	525	485	36	16×Φ30	2540	500	970

返回頁首

Z6s41H、Z6s41Y、Z6s41F 型 PN25 氣動帶手動楔式閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	z×Φd	H	D0	重量/kg
50	250	160	125	100	16	4×Φ18	875	240	60
80	280	195	160	135	20	8×Φ18	970	240	81
100	300	230	190	160	24	8×Φ18	1085	400	150
150	350	300	250	218	30	8×Φ23	1347	400	215
200	400	360	310	278	34	12×Φ23	1810	400	320
250	450	425	370	332	36	12×Φ25	2070	400	400
300	500	485	430	390	40	12×Φ25	2580	500	790
350	550	550	480	448	44	16×Φ25	2723	560	940
400	600	610	550	505	48	16×Φ30	2985	560	1070

返回頁首

Z6s41H、Z6s41Y、Z6s41F 型 PN40 氣動帶手動楔式閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	z×Φd	H	D0	重量/kg
80	280	195	160	135	22	8×Φ18	970	320	90
100	300	230	190	160	24	8×Φ18	1085	400	150

返回頁首

Z6s41H、Z6s41Y、Z6s41F 型 PN63 氣動帶手動楔式閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	z×Φd	H	D0	重量/kg
50	250	160	125	100	20	4×Φ18	760	320	65
80	280	195	160	135	22	8×Φ18	970	320	90

返回頁首

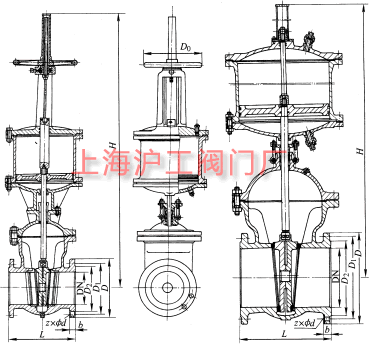

產品外形及結構尺寸示意圖
