產品說明

Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥：手動、法蘭連接、暗桿楔式剛性單閘板，閥座密封面材料為青銅，公稱壓力 PN10~PN16，閥體材料為灰鑄鐵（Z45T-10）、球墨鑄鐵（Z45T-16Q）的閘閥。

產品性能參數

Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
BSZ45T-10	10	1.0	≤100	水
BSZ45T-16Q	16	1.6	≤100	水

返回頁首

產品零部件材料

Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥零部件材料

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z45T-10	灰鑄鐵	鉻不銹鋼	鑄鋁青銅	O 形圈
Z4T5-16Q	球墨鑄鐵	鉻不銹鋼	鑄鋁青銅	O 形圈

返回頁首

產品外形及結構尺寸

Z45T-10 型暗桿楔式單閘板閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	z×Φd	H
50	178	165	125	102	4×Φ19	285
65	190	185	145	122	4×Φ19	305
80	203	200	160	138	8×Φ19	330
100	229	220	180	158	8×Φ19	405
125	254	250	210	188	8×Φ19	460
150	267	285	240	212	8×Φ23	506
200	292	340	295	268	8×Φ23	610
250	330	395	350	320	12×Φ23	730
300	356	445	400	370	12×Φ23	950

返回頁首

Z45T-16Q 型暗桿楔式單閘板閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	z×Φd	H
50	178	165	125	102	4×Φ19	285
65	190	185	145	122	4×Φ19	305
80	203	200	160	138	8×Φ19	330
100	229	220	180	158	8×Φ19	405
125	254	250	210	188	8×Φ19	460
150	267	285	240	212	8×Φ23	506
200	292	340	295	268	12×Φ23	610
250	330	405	355	320	12×Φ28	730
300	356	460	410	378	12×Φ28	950
350	381	520	470	438	16×Φ28	1125
400	406	582	525	490	16×Φ31	1200
450	432	640	585	550	20×Φ31	1320
500	457	715	650	610	20×Φ34	1410
600	508	840	770	725	20×Φ37	1500
700	610	910	840	795	24×Φ37	1700
800	660	1025	950	900	24×Φ40	1850
900	711	1125	1050	1000	28×Φ40	2250
1000	811	1255	1170	1115	28×Φ43	2400

返回頁首

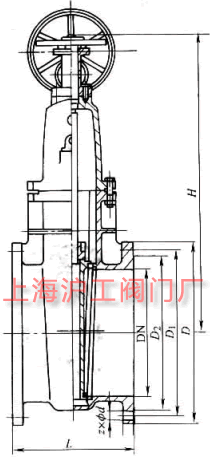

產品外形及結構尺寸示意圖
