ZDAOX43 型軌道旋塞閥：外形接近閘門，并采用法蘭連接的方式，閥體內部采用塞子旋轉的原理實現啟閉。設計原理合理、簡單、美觀，以滿足市場需求。適用于壓力級 150~900Lb（1.6~32.0MPa），工作溫度 -29~150℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

工作原理：軌道旋塞閥全開的狀態下，塞子的通道閥體的通道對齊，能保證理想的低壓力降。轉動手輪塞子朝閥門的方向轉動，同時帶動閥片轉動90度，當繼續轉動手輪，塞子將會下壓，使閥門向兩側張開，閥片將緊緊的壓在閥座上，使閥門關閉；當手輪向反方向轉動時，首先使塞子向上運動，使閥片于閥座脫離，繼續轉動手輪，使塞子帶動閥片轉動 90 度，塞子的通道于閥體的通道對齊，使閥門處于全開的狀態。

產品特點：①軌道旋塞閥在開啟的過程中閥片和閥座處于脫離狀態，開關的過程是零摩擦，不會使密封面磨損。②塞子轉動靈活，又可以保證進、出口端和中法蘭連接端的密封，同時密封采用軟密封（氟橡膠），密封性是通過閥片四周的密封圈來實現的。③獨特的燕尾槽保護和固定密封圈，使密封在關閉時為零泄露。④使用介質范圍廣，不受安裝方向的限制。無振動，噪聲小。

產品性能參數

軌道旋塞閥主要性能參數

型號	壓力級/Lb	殼體試驗壓力/MPa	密封試驗壓力/MPa	適用溫度/℃	適用介質
ZDAOX43-150(Lb)	150	3.0	2.2	≤180	水、蒸汽、油品
ZDAOX43-300(Lb)	300	7.5	5.5
ZDAOX43-600(Lb)	600	15.0	11.0
ZDAOX43-900(Lb)	900	22.5	16.5

返回頁首 ⇑

產品零部件材料

軌道旋塞閥零部件材料

型號	材料
	閥體、閥蓋、填料壓蓋	塞子、閥桿、導向螺栓、銷、閥片	密封圈	O 形圈	填料
ZDAOX43-150(Lb)	WCB、CF8、CF8M、CF3、CF3M	Gr.F6a、F22、CF8、CF8M、CF3、CF3M	氟橡膠	丁腈橡膠	柔性石墨+不銹鋼
ZDAOX43-300(Lb)
ZDAOX43-600(Lb)
ZDAOX43-900(Lb)

返回頁首 ⇑

產品外形及結構尺寸

ZDAOX43-150(Lb) 型軌道旋塞閥主要外形及結構尺寸

PN	DN/in	L(RF)	L(BW)	H	W	重量/kg
15	1/2	108	152	230	120	10
20	3/4	117	178	260	140	12
25	1	127	203	300	140	18
32	1¼	140	216	340	180	25
40	1½	165	229	380	200	29
50	2	178	267	435	220	34
65	2½	190	305	460	260	39
80	3	203	330	490	280	50
100	4	229	356	525	300	65
125	5	254	381	570	340	95
150	6	267	394	625	400	135
200	8	292	457	700	450	210
250	10	330	533	780	450	275
300	12	356	610	870	500	350
350	14	381	686	980	500	605

返回頁首 ⇑

ZDAOX43-300(Lb) 型軌道旋塞閥主要外形及結構尺寸

PN	DN/in	L(RF)	L(BW)	H	W	重量/kg
15	1/2	140	152	230	120	11
20	3/4	152	178	260	140	13
25	1	165	203	300	140	20
32	1¼	178	216	340	180	27
40	1½	190	229	380	200	31
50	2	216	267	435	220	37
65	2½	241	305	460	260	44
80	3	283	330	490	280	60
100	4	305	356	525	300	82
125	5	381	381	570	340	115
150	6	403	457	625	400	165
200	8	419	521	700	450	225
250	10	457	559	780	450	305
300	12	502	635	870	500	405
350	14	765	762	980	500	650

返回頁首 ⇑

ZDAOX43-600(Lb) 型軌道旋塞閥主要外形及結構尺寸

PN	DN/in	L(RF)	L(BW)	H	W	重量/kg
15	1/2	165	165	230	120	13
20	3/4	190	190	260	140	15
25	1	216	216	300	140	22
32	1¼	229	229	340	180	29
40	1½	241	241	380	200	34
50	2	292	292	435	220	41
65	2½	330	330	460	260	54
80	3	356	356	490	280	68
100	4	432	432	525	300	99
125	5	508	508	570	340	128
150	6	559	559	625	400	191
200	8	660	660	700	450	258
250	10	787	787	780	450	430
300	12	838	838	870	500	650
350	14	889	889	980	500	870

返回頁首 ⇑

ZDAOX43-900(Lb) 型軌道旋塞閥主要外形及結構尺寸

PN	DN/in	L(RF)	L(BW)	H	W	重量/kg
15	1/2	229	229	230	120	15
20	3/4	229	229	260	140	19
25	1	254	254	300	140	24
32	1¼	279	279	340	180	32
40	1½	305	305	380	200	38
50	2	368	368	435	220	47
65	2½	419	419	460	260	62
80	3	381	381	490	280	75
100	4	457	457	525	300	115
125	5	559	559	570	340	147
150	6	610	610	625	400	220
200	8	737	737	700	450	379
250	10	838	838	780	450	490
300	12	965	965	870	500	720
350	14	1029	1029	980	500	1020

返回頁首 ⇑

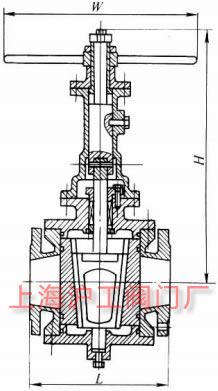

產品外形及結構尺寸示意圖
