產品說明

X43W-10、X43T-10 型二通旋塞閥：手動、法蘭連接、填料密封直通式結構，旋塞密封面材料為灰鑄鐵（X43W-10）、鑄銅（X43T-10），公稱壓力 PN10、閥體材料為灰鑄鐵的旋塞閥。適用于工作壓力小于 1.0MPa，溫度低于 100℃ 的水、蒸汽、油品等介質的管路上作啟閉用。

產品性能參數

X43W-10、X43T-10 型二通旋塞閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
X43W-10	10	1.0	≤100	油品
X43T-10	10	1.0	≤200	水、蒸汽

返回頁首 ⇑

產品零部件材料

X43W-10、X43T-10 型二通旋塞閥零部件材料

型號	材料
	閥體	填料	旋塞
X43W-10	灰鑄鐵	石棉繩	灰鑄鐵
X43T-10	灰鑄鐵	石棉繩	鑄銅

返回頁首 ⇑

產品外形及結構尺寸

X43W-10、X43T-10 型二通旋塞閥主要外形及結構尺寸

DN	L	D	D1	D2	b—f	z×Φd	H	重量/kg
								X43W-10	X43T-10
20	130	105	75	55	16—2	4×Φ14	90	3.56	3.5
25	140	115	85	65	16—2	4×Φ14	110	4.45	4.5
32	165	135	100	78	18—2	4×Φ18	115	7.4	7.5
40	180	145	110	85	18—3	4×Φ18	158	9.6	10.5
50	203	160	125	100	20—3	4×Φ18	178	12.6	13
65	222	180	145	120	20—3	4×Φ18	185	16.2	17
80	241	195	160	135	22—3	4×Φ18	220	25.2	26
100	305	215	180	155	22—3	8×Φ18	250	34.5	35
125	356	245	210	185	24—3	8×Φ18	350	58	59
150	394	280	240	210	24—3	8×Φ23	396	97.5	100

返回頁首 ⇑

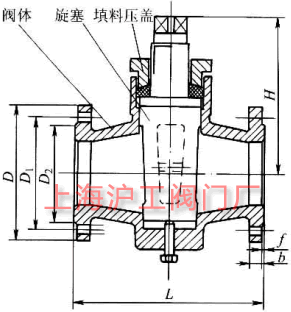

產品外形及結構尺寸示意圖
