SMC系列作為一種多回轉產品，控制的閥門工作時閥瓣做直線運動，如最常見的楔式閘閥、平板閘閥、截止閥等等。
SMC 多回轉電動裝置的工作特點：
- SMC 系列多回轉閥門電動裝置的輸出軸（驅動空心軸）工作時做多圈回轉并驅動閥桿螺母或閥桿旋轉，進而帶動閥瓣做上下往返運動完成閥門的啟閉（設閥桿軸線垂至于地面）。
- SMC 系列電動裝置的輸出軸為上下貫通，以保證明桿閥門的閥桿通過或進入。電動裝置單行程旋轉的圈數取決于閥門的口徑和閥桿絲桿部分的參數。
- 多回轉閥門可由電動裝置完成行程控制關閉或轉矩控制關閉，也可將兩種控制形式配合使用。SMC 系列產品具有可靠的行程、轉矩控制性能。
- 根據輸出轉矩的不同又形成了產品的不同結構型式及尺寸，即不同的機座號。
- SMC 系列多回轉電動裝置共有 9 個機座號，它們是 SMC-04~SMC-5。SMC 系列產品的公稱轉矩范圍是由 108N·m~26487N·m，公稱推力范圍由 35kN~1078kN（SMC 系列除 SMC-5 外均能承受閥桿的軸向推力，其原理在下面有關章節敘述），一般情況下均使用 1450r/min 閥門專用電機，這時全系列的輸出轉速范圍可由 6.14~132r/min（電動裝置的輸出轉矩受其轉速影響）。
SMC 系列產品的普通型即為戶外型，它適合下列基本條件：
- 環境溫度：－20~40℃；
- 相對溫度：不大于90%（25℃ 時）；
- 海拔高度：不高于 1000m；
- 防護等級：SMC-04、03 為 IP67SMC-00~5 為 IP65；
- 電源電壓：380V、50Hz；
- 工作環境中無易然、易爆及強腐蝕介質；
- 無強烈震動工況；
- 產品為短時工作，一般為 15min。
上述工作條件基本是依據 ZBJ16002-87《閥門電動裝置技術條件》，目前該技術條件已完成修訂并將由新的國家標準代替，因此對上述工作條件的個別條款應加以說明。
對于環境溫度有時用戶要求超出工作條件給出的范圍，尤其是使用環境溫度往往要高于 40℃。所以在產品的定貨中應提出，以便我們通過提高電機、電器件、導線的絕緣等級，抗老化性能以及傳動部位的潤滑油脂性能來保證適應更高的環境溫度（新標準已對環境溫度一條進行了修訂）。
關于產品的短時工作，一般要看電動機工作時的運行轉矩值，這點我們將在閥門專用電動機的特點章節中敘述。如果用戶的閥門開啟時間過長（如方閘）則會超過額定時間。這點用戶在選型訂貨中應給以注意。
由于產品內部結構的不同，SMC 系列各機座號的外部形狀亦不相同。（圖1）~（圖3）給出了 SMC 系列普通型產品有開度指示窗一側的主視圖。

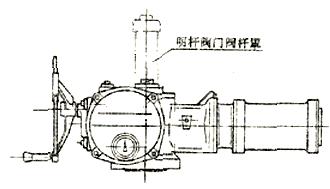

（圖1）SMC-04、SMC-03 兩個規格，它們屬于小轉矩產品

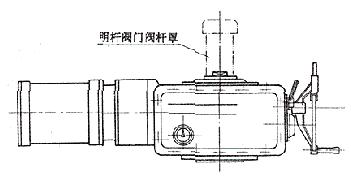

（圖2）SMC-00、SMC-0、SMC-1、SMC-2 四個規格，它們基本屬于中等轉矩產品
（圖3）SMC-3、SMC-4、SMC-5 三個規格，屬于大轉矩產品。其中 SMC-5 是國內，也是目前世界上最大轉矩規格的多回轉產品
